ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА С ТОРСИОННЫМ МЕХАНИЗМОМ RSD02

ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА С ТОРСИОННЫМ МЕХАНИЗМОМ RSD02

Гаражные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров. Они могут быть установлены в помещения с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями. Размеры проема: ширина — от 2 000 до 6 000 мм; высота — от 1 800 до 3 500 мм. Гаражные ворота могут быть оснащены врезанной в полотно калиткой.

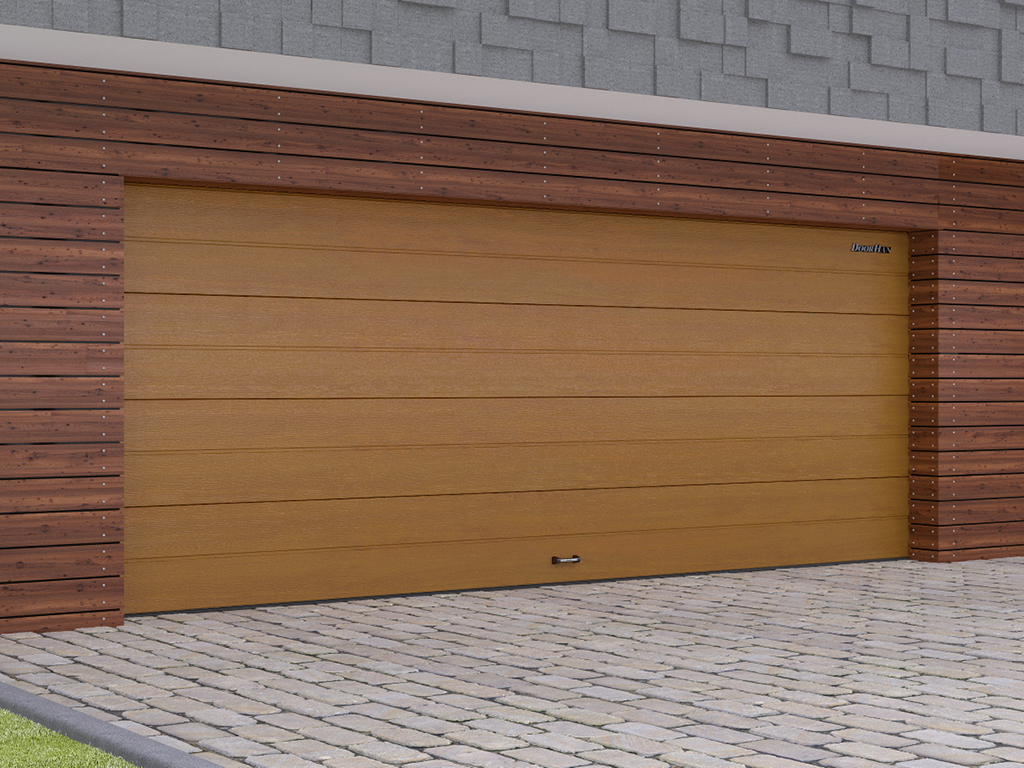

Внешняя сторона секционных ворот

Внутренняя сторона секционных ворот

ДИЗАЙН
ДИЗАЙН ПАНЕЛЕЙ
                 Доска                       Широкая центральная полоса               Горизонтальная полоса                              Филенка
                        Волна                          Горизонтальная полоса — внутренняя сторона панели
ТИП ПОВЕРХНОСТИ
Под дерево (внешняя)Stucco (внутренняя)
Premium Hi-Tech B4
ЦВЕТА ЛИЦЕВЫХ ПОВЕРХНОСТЕЙ ПАНЕЛЕЙ
                RAL 9003 белый                     RAL 9006 серебристый                            RAL 7004 серый                 RAL 1014 бежевый               RAL 6005 зеленый

                  RAL 5005 синий                   RAL 7016 антрацит                         RAL 3000 красный                RAL 3005 бордовый          RAL 8017 коричнево-красный
                RAL 8014 коричневый                     Золотой дуб                                  Венге                             Нестандартный цвет по карте RAL (наценка)
ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР ПОКАЗАТЕЛЬ
Высота проема, мм 1 800 — 3 500
Ширина проема, мм 2 000 — 6 000
Притолока, мм от 150
Пристенки, мм от 120
РАЗМЕРЫ ПРОЕМА

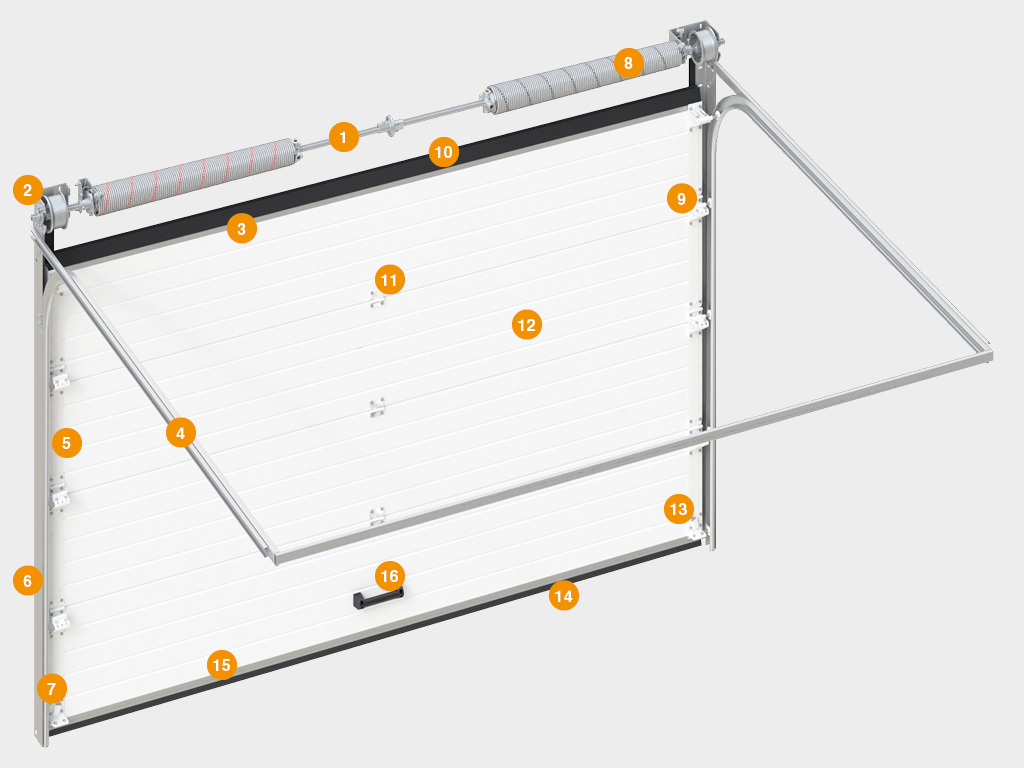

КОНСТРУКЦИЯ

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Направляющие для полотна ворот
5. Опора с роликодержателем и роликом
6. Угловая стойка
7. Боковая крышка
8. Устройство защиты от обрыва пружины
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич панели
14. Задвижка (опция)
15. Нижний опорный кронштейн
16. Нижний профиль с уплотнителем
17. Ручка
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
СПОСОБЫ МОНТАЖА
Накладной монтаж — cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.



БАЗОВАЯ КОМПЛЕКТАЦИЯ
Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5-2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.
Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться).
Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
Окно акриловое 607х202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 635х330, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
Окно акриловое 452х302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
Окно акриловое 452х302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
Окно акриловое 452х302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
Окно акриловое 452х302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
Окно акриловое 452х302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
Окно акриловое 452х302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
